MessagePosté le: Jeu 8 Oct - 18:28 (2009) Répondre en citant

A la demande de Fred, question posée sur un autre post, le support d'antivol que l'on voit sur la photo de mon avatar n'a pas été acheté.
Il a été home made !
Il est composé de deux pièces

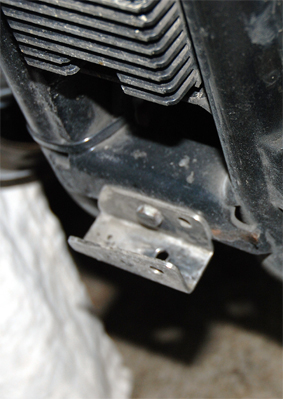

En bas du cadre on fixe "U" métallique en acier récupéré je ne sais plus où puis poli. Il reçoit la partie en demi cercle de l'antivol. En fait c’est lui qui porte le poids de l’antivol. Le tube de l’antivol rentre dedans « gras », c’est à dire en forçant très légèrement.

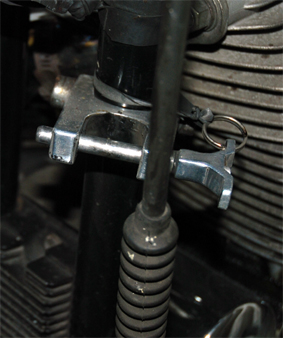

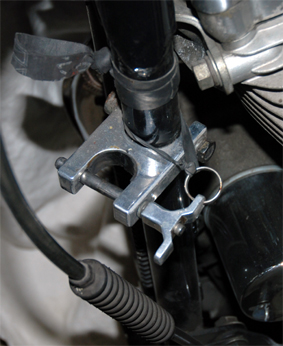

En haut, sur un des tubes du double berceau du cadre, c'est une sorte de "H" posé à dessein en biais.
C'est taillé dans une récup de pièce d'alu massif puis poli. Pour moi c'était le plus simple car l'alu est facile à travailler.
D'un côté ce "H" est fixé au cadre par un boulon qui vient en appui sur le tube et bride la pièce. Attention, « en appui » veut dire que ça ne rentre pas dans le tube ! (Encore heureux…)
De l'autre, là où on passe le tube de l'antivol, c'est fermé par ce qu'on appelle une broche à billes ou push Pin en anglais.
Ça se trouve par exemple là: http://www.vldweb.net/index.php?cPath=14_197_273&osCsid=9c32c94bc273b93…
Le fait que ce soit posé en biais « verrouille » l'installation.
Sur l'autre tube du berceau j'ai mis une pièce en caoutchouc pour servir de butée, à la même hauteur que le "H".
Dans l'épaisseur de la pièce « butée en caoutchouc » passe un élastique de sécurité. Du coup l'antivol ne peut plus bouger!
A un moment où j'avais quelques vibrations métalliques j'avais aussi mis un bout de chambre à air vers le « H » pensant que ça venait de là ce qui n'était pas le cas. Finalement je l'ai laissé comme seconde sécurité, ceinture et bretelles…
Ca ne se voit pas du tout quand c’est en place !
L'antivol se met et s'enlève en quelques secondes de ce support hyper simple, léger, efficace.
Bon courage !







Publicité






MessagePosté le: Jeu 8 Oct - 18:28 (2009)

PublicitéSupprimer les publicités ?
HDManIllac
Forumeur de Bronze

Hors ligne

Inscrit le: 21 Jan 2009
Messages: 5 029
Localisation: Gironde
Masculin Cancer (21juin-23juil)
Point(s): 5 141
Moyenne de points: 1,02

MessagePosté le: Jeu 8 Oct - 19:09 (2009) Répondre en citant

Super ! Merci pourles tofs. Je vais m'inspirer de ca pour faire le mien.

Okay Cool Okay

@+ Fred.

_________________
http://hdmanillac.over-blog.com/

XL 1200 R 2007 Stage 1 Full Screamin' Eagle

tazynou
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 28 Avr 2009
Messages: 412
Localisation: reg paris.
Point(s): 408
Moyenne de points: 0,99

MessagePosté le: Ven 9 Oct - 10:44 (2009) Répondre en citant

sinon il y a celui ci trouvé sur un autre forum

http://sportster-club-france.leforum.eu/t801-support-U.htm

le mien est en realisation

Okay Okay

_________________

you rock !! Okay 883 iron black !

HDManIllac
Forumeur de Bronze

Hors ligne

Inscrit le: 21 Jan 2009
Messages: 5 029
Localisation: Gironde
Masculin Cancer (21juin-23juil)
Point(s): 5 141
Moyenne de points: 1,02

MessagePosté le: Ven 9 Oct - 14:39 (2009) Répondre en citant

Pas mal aussi !

Okay

@+ Fred.

_________________
http://hdmanillac.over-blog.com/

XL 1200 R 2007 Stage 1 Full Screamin' Eagle

wilois
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 21 Mar 2009
Messages: 278
Localisation: Vosges
Point(s): 280
Moyenne de points: 1,01

MessagePosté le: Ven 9 Oct - 16:18 (2009) Répondre en citant

j'ai fais un peu comme toi Léon,à part que j'ai mis deux sangles en cuir au lieu des attaches métalliques

_________________


whaou
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 06 Juin 2009
Messages: 143
Localisation: Idf - 95
Masculin Poissons (20fev-20mar)
Point(s): 143
Moyenne de points: 1,00

MessagePosté le: Ven 9 Oct - 18:26 (2009) Répondre en citant

Fred, je sais pas si tu te rappele mais plutot que de te faire chier, prend contact avec la personne qui m'a fait le mien, c'était l'annonce qui était sur le bon coin. Pas cher et exactement dans le même style. (coordonnées envoyées en MP)

_________________
XHL 883 C53 Custom - Année 2000

HDManIllac
Forumeur de Bronze

Hors ligne

Inscrit le: 21 Jan 2009
Messages: 5 029
Localisation: Gironde
Masculin Cancer (21juin-23juil)
Point(s): 5 141
Moyenne de points: 1,02

MessagePosté le: Ven 9 Oct - 18:42 (2009) Répondre en citant

Oui je me rappelle ! Merci pour l'adresse.

Okay

@+ Fred.

_________________
http://hdmanillac.over-blog.com/

XL 1200 R 2007 Stage 1 Full Screamin' Eagle

ruti la menace
Sportster d"acier
Sportster d

Hors ligne

Inscrit le: 23 Mai 2009
Messages: 531
Localisation: PARIS
Point(s): 539
Moyenne de points: 1,02

MessagePosté le: Dim 11 Oct - 17:01 (2009) Répondre en citant

on peut avoir une tof de ce que tu as whaou ?

_________________
JE PREFERE ETRE MORT ET COOL QUE VIVANT ET PAS COOL

whaou
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 06 Juin 2009
Messages: 143
Localisation: Idf - 95
Masculin Poissons (20fev-20mar)
Point(s): 143
Moyenne de points: 1,00

MessagePosté le: Lun 12 Oct - 21:12 (2009) Répondre en citant

voilà mr Wink









désolé j'ai fait ça avec mon portable à 17h00 Smile

_________________
XHL 883 C53 Custom - Année 2000

HDManIllac
Forumeur de Bronze

Hors ligne

Inscrit le: 21 Jan 2009
Messages: 5 029
Localisation: Gironde
Masculin Cancer (21juin-23juil)
Point(s): 5 141
Moyenne de points: 1,02

MessagePosté le: Mar 13 Oct - 06:17 (2009) Répondre en citant

Je le trouve un peu gros le support. Je vais m'en bricoler un finalement.

Okay

@+ Fred.

_________________
http://hdmanillac.over-blog.com/

XL 1200 R 2007 Stage 1 Full Screamin' Eagle

tazynou
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 28 Avr 2009
Messages: 412
Localisation: reg paris.
Point(s): 408
Moyenne de points: 0,99

MessagePosté le: Mar 13 Oct - 17:16 (2009) Répondre en citant

j'ai fini le mien il est en train de secher (peinture montage prevu demain je metrais quelque tof si ca interesse quelqu un)

mais une question me tracasse quand j'ai monter mon support de 'u' a blanc avant peinture j'ai remarqué qu il ny avait pas beaucoup d'espace entre le 'u' et le gb
j'ai peur que en mode duo en cas de talonnage de la fourche avant cela me plis le gb avant ??? vous me comfirmez ou pas ? pour ceux qui ont deja le 'u' en place

merci Okay

_________________

you rock !! Okay 883 iron black !

ruti la menace
Sportster d"acier
Sportster d

Hors ligne

Inscrit le: 23 Mai 2009
Messages: 531
Localisation: PARIS
Point(s): 539
Moyenne de points: 1,02

MessagePosté le: Mar 13 Oct - 17:29 (2009) Répondre en citant

moi je le trouve pas mal le support de whaou, pas tellement plus gros que la tete du U (un poil long je te l'accorde fred Wink )

eh steve tu nous mets ton ouvre d'art en photo ?

_________________
JE PREFERE ETRE MORT ET COOL QUE VIVANT ET PAS COOL

tazynou
Sportster de pierre
Sportster de pierre

Hors ligne

Inscrit le: 28 Avr 2009
Messages: 412
Localisation: reg paris.
Point(s): 408
Moyenne de points: 0,99

MessagePosté le: Ven 16 Oct - 20:51 (2009) Répondre en citant

alors voila les photo de mon support







sur celle ci on voit qu il n'y a pas beaucoup d"espace entre le gb avant et le "u" mais solo sa passe nikel !

par contre en duo la fourche avant talonne au moindre trou et le gb avant touche le "u" donc je vais eviter de le mettre en place en mode duo
sinon je suis vontent du resultat Okay

_________________

you rock !! Okay 883 iron black !

ruti la menace
Sportster d"acier
Sportster d

Hors ligne

Inscrit le: 23 Mai 2009
Messages: 531
Localisation: PARIS
Point(s): 539
Moyenne de points: 1,02

MessagePosté le: Ven 16 Oct - 21:12 (2009) Répondre en citant

Autant je vois comment il tient en haut (la tige qui rebique), autant pour le bas je comprends pas trop ?

Bon boulot en tous cas Okay

_________________
JE PREFERE ETRE MORT ET COOL QUE VIVANT ET PAS COOL

HDManIllac
Forumeur de Bronze

Hors ligne

Inscrit le: 21 Jan 2009
Messages: 5 029
Localisation: Gironde
Masculin Cancer (21juin-23juil)
Point(s): 5 141
Moyenne de points: 1,02

MessagePosté le: Ven 16 Oct - 21:14 (2009) Répondre en citant

Mets une tof sans le U dansle support. Sinon, il est pas mal car très discret.
