Bonjour

Je viens de m'acheter un compteur electronique NovaMMB de 48mm et je voulais le brancher sur ma Dyna FXDXI de 2005, je sais que la Dyna et le Sportster sont assez proches en schema electrique.
Ma question est est ce que qq'un la deja fait et si oui pourrait il me dire quels fils il faut raccorder a quels fils venant du compteur? en gros les codes couleyrs.

Et si qq'un aurait le schema electrique de la Dyna 2005 ca pourrait vraiment m'aider

Merci bcp


Dernière édition par Eddy76 le Ven 23 Jan - 13:48 (2009); édité 2 fois
Publicité






MessagePosté le: Mer 21 Jan - 13:52 (2009)

PublicitéSupprimer les publicités ?
gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Mer 21 Jan - 16:39 (2009) Répondre en citant

domme nous plus d'infos si c'est celui la

http://www.nova-mmb.com/upload/dnl_files/1_3_15/MAELT48KReed_en.pdf

tu suit les instructions de la notice
le orange et la lumière se branche contacte + 12v
le red (rouge) se branche sur le contact + 12v
les orange et red 2 sur le même contacte l'ignition

le yellow (jaune) sur le + batterie
noir =masse
prend un hom mètre pour determiné les bon
sur les HD le BN/GY = batterie 12v permanent===== le BK la masse ==== O ignition fusible(instruments) 12v ==== O/W fusible (accessoires)
bk=noir BN/GY =maron/gris O=orange O/W orange/blanc
Cool Cool

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
Eddy76
Sportster de bois
Sportster de bois

Hors ligne

Inscrit le: 20 Jan 2009
Messages: 7
Localisation: paris
Point(s): 7
Moyenne de points: 1,00

MessagePosté le: Jeu 22 Jan - 08:42 (2009) Répondre en citant

Bonjour

Non ce n'est pas excatement celui la, j'ai un competru electronique avec capteur electronique qui n'a pas besoin d'un aimant sur la roue etc...

Si tu as une adresse mail je pourrais t'envoyer la doc du compteur en Anglais

Il y a pratiquement 06 cables


Un rouge :marque 12v DC Ignition-switch
Un noir : masse = ground
Un gris : vers le bouton de remise a zero
Un rouge et blanc : marque sensor + (je ne sais pas a quoi ca correspond sur la moto?)
UN Blanc = Pulse (?)
Un Noir et Blanc = sans rien d'ecrit je ne sais pas a quoi il correspond

Merci de ton aide


gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Jeu 22 Jan - 12:25 (2009) Répondre en citant

Smile
ok tu fait un PM avec les pieces joint comme un EMail
c'est pas compliqué
Cool Cool

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Jeu 22 Jan - 15:38 (2009) Répondre en citant

EDDY soit BON
modifie ton titre Schema electrique par "cabalge compteur électronique "
merci Cool Cool

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
Eddy76
Sportster de bois
Sportster de bois

Hors ligne

Inscrit le: 20 Jan 2009
Messages: 7
Localisation: paris
Point(s): 7
Moyenne de points: 1,00

MessagePosté le: Jeu 22 Jan - 19:48 (2009) Répondre en citant

Pas de prob je viens de le modifier
par contre je n'ai pas trouve comment envoyer une piece jointe a un message PM

merci


gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Jeu 22 Jan - 19:56 (2009) Répondre en citant

conmme pour les reste tu clic sur envoyer une image tu scane ta doc et tu enregistre en JPEG
tu as dans PM

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
Eddy76
Sportster de bois
Sportster de bois

Hors ligne

Inscrit le: 20 Jan 2009
Messages: 7
Localisation: paris
Point(s): 7
Moyenne de points: 1,00

MessagePosté le: Ven 23 Jan - 11:55 (2009) Répondre en citant

Ok super
Voila la notice du compteur en attachement
Merci bcp






gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Sam 24 Jan - 03:08 (2009) Répondre en citant

Smile pas tres net
bon j'ai trouvé ça qui est complet
http://web440.can20.de/mmb/pdf/MAELT80_SM_en3_DX.pdf?PHPSESSID=dcf8e71670b6…

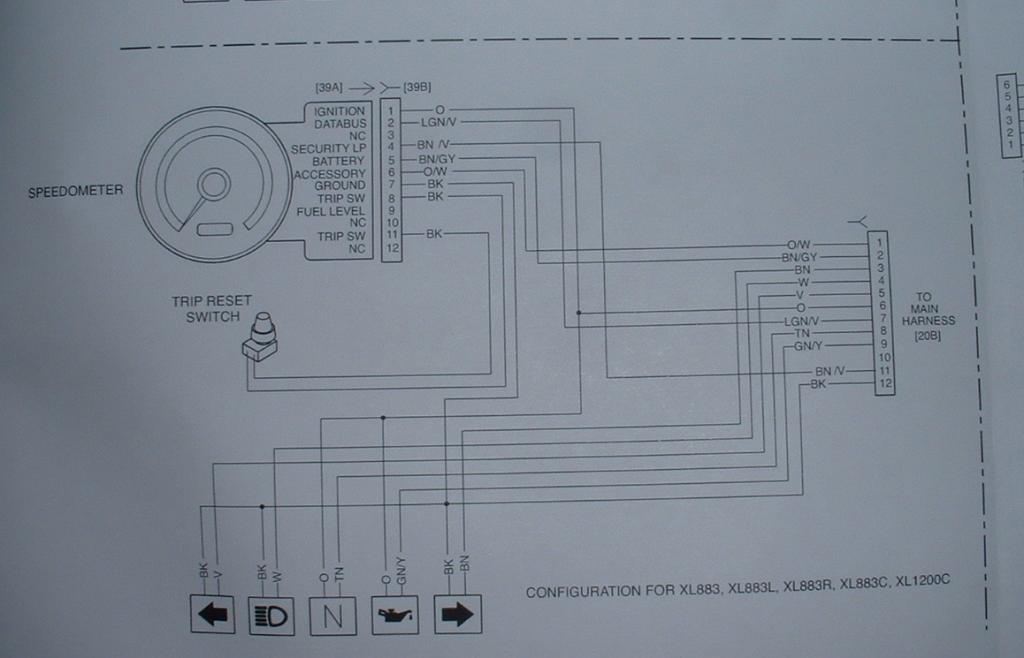

je tejoint un cablage de compteur

Un rouge :marque 12v DC Ignition-switch== Arrow O
Un noir : masse = ground Arrow BK
Un gris : vers le bouton de remise a zero Arrow BK trip reset switch
le reste est pour les vss sensor qui est livré avec
Un rouge et blanc : marque sensor + il alimente le vss
UN Blanc = retour sensor
Un Noir et Blanc = masse sensor
si non le sur la moto le VSS et câblé ( BK= masse) (BK/R =+) (BK/BE=retour) mais le VSS de la moto et peut être différent et pas adapté au compteur
et sur le compteur le retour info et LGN/V
mais c'est pour sportster contrôle bien avec un testeur avant tout branchement
je ne peut t'aidé plus
pour les code couleur voir http://sportster.leforum.eu/t707-electrique-EFI.htm
Cool Cool

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
Eddy76
Sportster de bois
Sportster de bois

Hors ligne

Inscrit le: 20 Jan 2009
Messages: 7
Localisation: paris
Point(s): 7
Moyenne de points: 1,00

MessagePosté le: Sam 24 Jan - 10:34 (2009) Répondre en citant

Merci beaucoup c'est deja super tu m'as bien aide je vais essayer et je te tiendrais au courant
ciao


gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Sam 24 Jan - 13:03 (2009) Répondre en citant

Smile je pense qu'il serait bien que tu achéte la revue technique de ta becane
ça te fera gagné du temps et le reste
Cool Cool

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
gerome
Sportster Custom Chrome
Sportster Custom Chrome

Hors ligne

Inscrit le: 22 Avr 2008
Messages: 1 266
Localisation: GARD CEVENNES ARDECHE
Masculin
Point(s): 1 294
Moyenne de points: 1,02

MessagePosté le: Ven 3 Juil - 11:32 (2009) Répondre en citant

pas de nouvelles

_________________
choisir les bonnes et de s’abstenir des mauvaises
XL883R2006 /kitdynojet /powernow/Hypercharger kuryakin/compte-tour /Allumage TWINTEC TC 88A/ High Output Coil and Spark Plug Wire / andrews N2 /Echappement 2 en 1 BUB RACING/Spark Plug NGK IRIDIUM

Visiter le site web du posteur
vinles
Sportster de bois
Sportster de bois

Hors ligne

Inscrit le: 30 Oct 2009
Messages: 13
Localisation: chambly
Masculin Sagittaire (22nov-21déc) 狗 Chien
Point(s): 13
Moyenne de points: 1,00

MessagePosté le: Mar 29 Déc - 13:43 (2009) Répondre en citant

salut , je viens de m'acheter un compteur mmb .
je voudrai savoir quels fils de la moto il faut relier au red / white , sensor plus .
et au white , pulse .
merci d'avance .
